Испытательный лабораторный стенд

Испытательный лабораторный стенд (далее по тексту стенд) предназначен для исследования процессов окисления природной воды методом озонирования, фильтрования и обеззараживания воды.





Технические характеристики



Наименование показателей, единицы измерения	Величина
Производительность, л/ч	300
Температура воды, оС	+5 ÷ 40
Габаритные размеры стенда, мм	1600х300х1500(Н)
Масса стенда, кг, не более	50

Комплектность



Наименование	Количество
В состав изделия входят:
- бытовой озонатор	1 шт
- фильтры	1 шт
- электролизер	1 шт
- УФ - обеззараживатель	1 шт
- бак исходной воды	1 шт
- бак очищенной воды	1 шт



Устройство и принцип работы

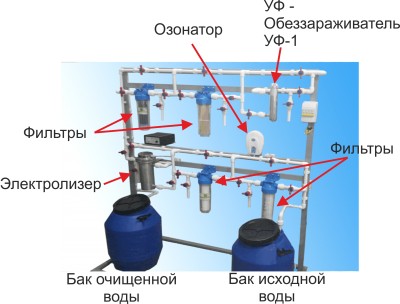

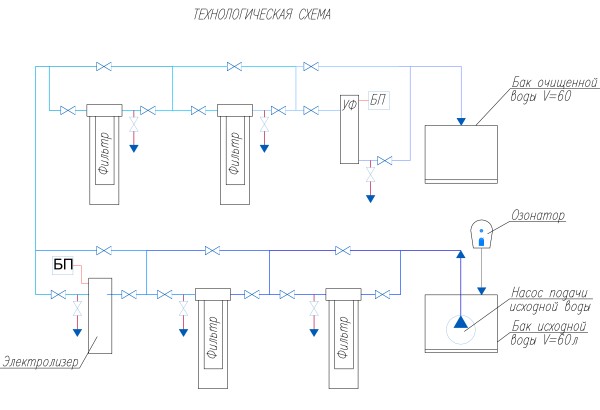

Стенд состоит из оборудования для озонирования, фильтрования и обеззараживания воды с трубопроводной обвязкой оборудования.

Исходная вода подается в бак, где проходит процесс озонирования  - обработки воды активным кислородом - озоном (O3).

 Озон - природный высокоактивный окислитель, который смешиваясь с водой очень быстро окисляет загрязнения, превращая их во взвесь.

 Далее можно применить нескольких вариантов использования стенда в целях  исследования процессов окисления и очистки воды.

Фильтры с фильтрующими картриджами, предназначены для эффективной очистки воды, путем освобождения ее от механических примесей: грязи, ржавчины, глины, ила и песка.

Электролизер проточного типа  предназначен для разрушения молекул органических углеводородов, красителей, детергентов и других сложных веществ. Основой конструкции  является блок электродов из специального сплава, помещенный в закрытый корпус и подсоединенный к выпрямителю тока. Очистка воды производится в потоке под воздействием электрического тока.

Установка для обеззараживания воды предназначена для получения безопасной в эпидемическом отношении воды, обеззараженной от возбудителей инфекционных заболеваний бактериальной и вирусной природы ультрафиолетовым излучением в бактерицидной области спектра с длиной волны l = 254 нм. Находящаяся внутри обеззараживателя кварцевая лампа испускает ультрафиолетовые волны, что вызывает изменения ДНК и РНК всех микроорганизмов и на генетическом уровне блокирует их жизнедеятельность.

После процесса очистки, фильтрации и обеззараживания, вода поступает в бак очищенной воды.
